以唱盤書面規格數據自製之調整尺規，與實機仍可能有誤差存在，請先了解注意！
自製調整尺規之軟體限於非商業用途使用，包含連結之所有圖檔。
自行調整唱頭可能會有損壞風險，責任自負！
2017.08
新增以唱盤說明書提供之補償角設定方法，請見另一篇說明；本篇在調整方法說明有修改補充，請參照！
2016.11
現在買到的中古唱盤，大多沒有說明書或附屬配件，還好大多機型在網路有說明書或維修手冊可下載，若沒有專用的工具，調整唱頭有時要花許多功夫；說明書中大多提供唱頭蓋底部到針尖的長度，原廠唱頭蓋和唱頭還好，如果是其他的唱頭蓋或唱頭，高度長度各不相同，照說明書也只能調個大概，放出來還是可能破音或兩邊音量不平均等問題；若按照超距調整，有的唱臂無法拉到轉盤中央，或是被軸心卡住，無法實際測量唱針與軸心距離；如果是調整工具，則有些形式的唱臂沒辦法用(我沒用過，只看過一些商品說明)。
前陣子拜讀一些網路上的文章，了解A、B點及補償角的設定原理，又唱盤說明書中幾乎都有超距及唱臂有效長的數據；我依據A、B點位置及超距、有效長用幾何軟體進行模擬設定，畫出唱針的位置，並在前後左右畫出調整唱頭位置用的平行線，這樣就可以針對手上的唱盤畫出專用的調整尺規(尺規定位後在單一位置即可調整)，雷射印表機列印即可(注意不要用到印表機的縮放功能)；印出後檢查軸心到最邊緣應該是15cm，平行線寬度是2cm。
以下是我製作的檔案(PDF格式)，除了各機型專用調整尺規外，也有通用的A、B點調整尺規及正切唱盤用調整尺規 (調整尺規的平行線是對齊唱頭(唱針)的，調整後唱頭與唱頭蓋不一定會對齊)
通用AB點調整尺規；通用正切唱盤調整尺規；SONY PS-X60/70；Victor QL-Y55/77F；Pioneer PL-707；DianGo AUP-8300
新增第二版HTML檔，只要輸入軸心距[唱盤軸心到唱臂轉軸中心的距離]、A點(N1)、B點(N2)，單位mm，不用調整角度，即可自動計算並畫出調整尺規，比例請用716:1000，列印及使用方法請見下文。
我將軟體檔案輸出成HTML檔，可依唱盤規格自訂專屬的調整尺規，步驟如下：
一、進入連結(請另開新視窗)，稍等幾秒，畫面出現後，輸入自己唱盤的有效長、超距、A、B點(可自訂，單位cm)，[有效長]減去[超距]必須等於[唱盤軸心到唱臂轉軸中心的距離]，可依說明書規格輸入
二、調整模擬唱頭位置(平行線交會處中央圓點)，使在A、B點之間的角度最大，點選綠色圓點(tonearm position)再用左右方向鍵控制，使紅框中角度最大，有時最大值按好幾下都會一樣，就選最中間的那一個(參考左邊α的值)
四、從右上角選單進入列印功能
五、設定列印比例(預設值目前因程式轉檔比例不對，我測試後改用下列圖中數字)
請輸入6單位=7cm，程式會自動換算
六、設定紙張大小、方向(用一般A4即可)，列印出來後檢查平行線寬度是2公分，唱盤軸心孔中心位置到最外面圓是15公分，如果正確就可將圓孔及多餘部分剪掉，放上唱機進行調整唱頭位置步驟；若正確無誤亦可轉存PDF
若列印出來比例不對，請直接下載GGB檔，並安裝GGB程式，就沒有列印問題(比例正確)，以下說明下載檔案及安裝程式方法

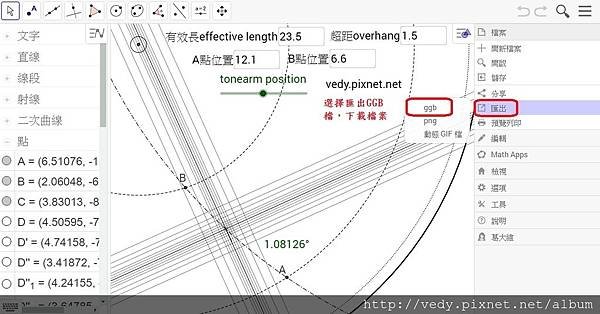

一、在畫面右上方選擇匯出GGB檔並存檔：
二、在官方網站下載GGB程式，我是使用桌機版，安裝過程就照預設值；打開檔案後在左上方檔案項目選預覽列印，選擇列印區域及比例(預設值1:1)即可列印
使用上和一般調整尺規沒有差別，以下步驟參考(最好可以坐著調整)
一、(不用通電)調整盤面水平，放上唱片，設定針壓，抗滑先不用設定。
二、調好唱臂水平或VTA。
三、放上列印的調整尺規，放鬆唱頭螺絲，同時轉動調整圖紙及移動唱臂(此時不用鬆開螺絲)，先使唱針尖移動軌跡與通過A、B點的弧線距離相同或重合(備註)，接著固定調整尺規及轉盤(我用膠帶)，鬆開唱頭螺絲，調整唱針尖端位置在調整尺規小圓圈正中間(看個人眼力囉)，且唱頭(唱針)與調整線平行(請注意不是唱頭蓋平行)。
四、鎖好螺絲，設定抗滑，測試。
調整後我會檢查內外圈沒有破音；也可以調整A、B點的值，重新列印一張調整測試(預設的A、B點是30cm唱片的通用值)。
備註第三步驟調整唱針尖移動軌跡與通過A、B點中心的弧線距離相同時，轉動調整尺規時，A點(N1)在外圈會比內圈的B點(N2)移動較多
例如：B點(N2)距中心點約2mm(照片使用第二版檔案)
A點(N1)同樣距中心點約2mm(照片使用第二版檔案)
調整針尖等距離前將第二版圖紙上的三個箭頭對準唱臂軸心，可以加速第三步驟進行
轉動圖紙到針尖與A、B點距離相等(第二版是N1、N2點)，用膠帶固定轉盤，此時圖紙不可動，鬆開唱頭螺絲，調整唱頭位置
固定調整尺規後，調整唱針尖到小圓圈中間(照片使用第一版檔案)，第二版檔案是N1點或N2點皆可
其他事項：
一、測試過幾個唱頭、唱機，實際調整大約10分鐘以內可完成，內外圈幾乎沒有破音，比之前依照說明書有效率多了。
二、若唱針有歪掉的狀況，就要調整與唱針平行，這樣難度就高些了(可用手電筒、放大鏡，注意不要撞到唱頭)。
三、測試不同的A、B點，比較聲音。
四、播放軌道集中在外圈的唱片，將A、B點往外移，可減少補償角及循跡角間的誤差。
請參考，希望可以幫大家節省調整唱頭的時間。
